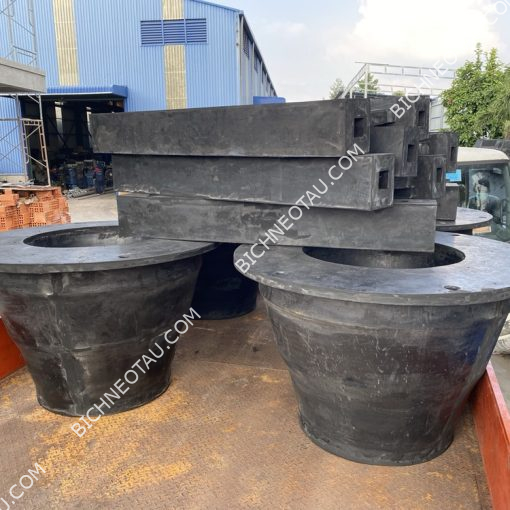

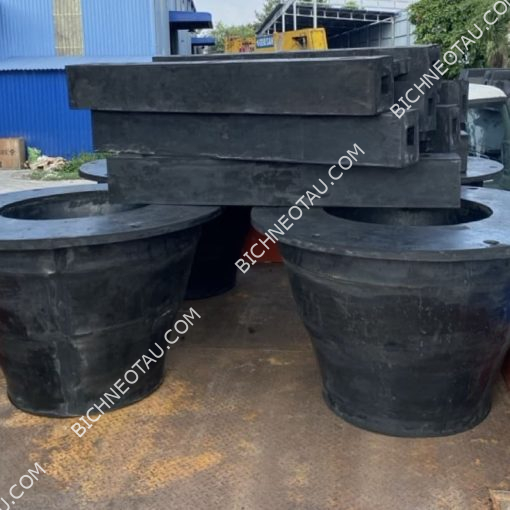

Đệm chống va tàu Côn – SPC Fender

Đệm chống va tàu Côn, còn gọi là Cone Fender hay SPC Fender (Super Cone Fender), là dòng đệm va cao cấp được phát triển từ thiết kế Cell Fender truyền thống. Với cấu trúc hình nón đặc trưng, SPC Fender cho phép tối ưu khả năng hấp thụ năng lượng va chạm trong khi vẫn duy trì phản lực tác động ở mức thấp, giúp bảo vệ an toàn cho tàu biển và kết cấu cầu cảng.
Nhờ khả năng chịu tải lớn và làm việc ổn định trong điều kiện khai thác khắc nghiệt, đệm va SPC đặc biệt phù hợp với các cảng có mực nước thủy triều biến động mạnh, bến container, bến tổng hợp và các công trình cảng dầu khí.
Ưu điểm kỹ thuật nổi bật của SPC Fender
-
Khả năng biến dạng lên đến 52,5%, duy trì hiệu suất ổn định trong thời gian dài
-
Hiệu suất hấp thụ năng lượng cao, giảm tối đa phản lực truyền vào tàu và kết cấu cảng
-
Thiết kế hình nón giúp phân bố lực đều, hạn chế hư hỏng cục bộ
-
Đáp ứng đầy đủ tiêu chuẩn quốc tế PIANC 2002, BV, ISO
-
Dải kích thước đa dạng, chiều cao từ 300 mm đến 2.000 mm, phù hợp nhiều loại tàu
Phạm vi ứng dụng
Đệm chống va SPC Fender được sử dụng rộng rãi trong:
-
Cảng hàng hóa tổng hợp
-
Bến container, terminal logistics
-
Cảng dầu khí, LNG, bến tàu chuyên dụng
-
Các công trình cảng biển có yêu cầu chịu tải lớn và tần suất cập tàu cao
Phụ kiện và giải pháp lắp đặt an toàn
SPC Fender được trang bị đầy đủ xích neo, bulong neo chữ U, bản mã và phụ kiện đồng bộ, giúp hệ thống đệm va luôn ổn định và an toàn trong quá trình khai thác. Ngoài ra, đệm va côn có thể kết hợp linh hoạt với các dòng đệm khác như đệm va tròn, đệm va Cell, đệm va Panel nhằm nâng cao khả năng tiếp nhận tàu và tối ưu hiệu quả bảo vệ.
Bảng vẽ sản phẩm NT-SPC 2D

Bảng thông số kích thước
| H | ⦰D | ⦰d | t | E | ⦰PD | Pd | Fixings | Weight |
| 350 | 575 | 306 | 20 | 38 | 510 | 245 | 4x M20 | 50 |
| 400 | 650 | 350 | 20 | 38 | 585 | 280 | 4x M24 | 75 |
| 500 | 820 | 435 | 22 | 45 | 730 | 350 | 4x M24 | 149 |
| 600 | 900 | 525 | 23 | 45 | 810 | 420 | 4x M24 | 251 |
| 700 | 1120 | 615 | 26 | 72 | 1020 | 490 | 6x M30 | 395 |
| 800 | 1280 | 700 | 31 | 72 | 1165 | 560 | 6x M36 | 592 |
| 850 | 1360 | 750 | 34 | 72 | 1240 | 590 | 6x M36 | 690 |
| 900 | 1450 | 785 | 36 | 72 | 1313 | 630 | 6x M36 | 850 |
| 950 | 1525 | 830 | 38 | 78 | 1386 | 665 | 6x M36 | 910 |
| 1000 | 1600 | 875 | 38 | 82 | 1460 | 700 | 6x M42 | 1128 |
| 1100 | 1650 | 1485 | 41 | 88 | 1505 | 770 | 6x M42 | 1400 |
| 1150 | 1850 | 1010 | 41 | 92 | 1550 | 805 | 6x M42 | 1714 |
| 1200 | 1920 | 1050 | 46 | 92 | 1750 | 840 | 8 x M42 | 1938 |
| 1250 | 1875 | 1690 | 48 | 100 | 1825 | 880 | 8 x M42 | 2050 |
| 1300 | 2080 | 1140 | 50 | 105 | 1900 | 910 | 8 x M48 | 2413 |
| 1400 | 2240 | 1230 | 53 | 105 | 2040 | 980 | 8 x M48 | 2915 |
| 1450 | 2175 | 1960 | 55 | 105 | 2185 | 1035 | 8 x M48 | 3450 |
| 1500 | 2250 | 2025 | 60 | 105 | 2260 | 1090 | 8 x M48 | 3600 |
| 1600 | 2560 | 1400 | 64 | 105 | 2330 | 1120 | 8 x M48 | 4357 |
| 1800 | 2880 | 1575 | 74 | 120 | 2620 | 1260 | 10 x M56 | 6250 |
| 2000 | 3090 | 1750 | 80 | 120 | 2920 | 1400 | 10 x M56 | 9000 |
Bảng hiệu suất
| H | CL 1.0 | CL 1.2 | CL 1.4 | CL 1.6 | CL 1.8 | CL 2.0 | CL 2.2 | CL 2.4 | CL 2.6 | CL 2.8 | CL 3.0 | CL 3.1 | |
| 350 | E | 13 | 15 | 16 | 17 | 18 | 19 | 19 | 20 | 21 | 22 | 23 | 29 |
| R | 78 | 93 | 98 | 102 | 107 | 116 | 118 | 126 | 128 | 137 | 142 | 156 | |
| 400 | E | 21 | 23 | 25 | 27 | 29 | 32 | 33 | 35 | 37 | 39 | 41 | 42 |
| R | 100 | 112 | 120 | 129 | 138 | 148 | 157 | 167 | 178 | 186 | 194 | 200 | |
| 500 | E | 42 | 46 | 49 | 53 | 58 | 61 | 65 | 68 | 72 | 76 | 80 | 82 |
| R | 160 | 174 | 186 | 200 | 218 | 232 | 245 | 262 | 272 | 289 | 304 | 312 | |
| 600 | E | 72 | 79 | 85 | 92 | 98 | 105 | 112 | 118 | 125 | 131 | 138 | 141 |
| R | 230 | 250 | 268 | 292 | 313 | 333 | 355 | 375 | 397 | 418 | 438 | 449 | |
| 700 | E | 115 | 125 | 135 | 146 | 156 | 167 | 178 | 189 | 199 | 210 | 220 | 225 |
| R | 312 | 340 | 363 | 398 | 420 | 454 | 483 | 512 | 540 | 569 | 597 | 612 | |
| 800 | E | 164 | 185 | 202 | 218 | 233 | 249 | 266 | 282 | 296 | 312 | 328 | 336 |
| R | 400 | 444 | 484 | 518 | 553 | 595 | 633 | 686 | 705 | 745 | 780 | 798 | |
| 850 | E | 203 | 213 | 233 | 243 | 263 | 283 | 303 | 323 | 343 | 363 | 403 | 433 |
| R | 463 | 483 | 513 | 553 | 593 | 633 | 683 | 723 | 773 | 823 | 903 | 963 | |
| 900 | E | 243 | 265 | 288 | 310 | 332 | 355 | 378 | 400 | 422 | 443 | 466 | 477 |
| R | 516 | 562 | 609 | 655 | 704 | 755 | 798 | 845 | 892 | 940 | 988 | 1010 | |
| 950 | E | 273 | 293 | 313 | 333 | 363 | 383 | 413 | 433 | 463 | 493 | 543 | 583 |
| R | 553 | 593 | 633 | 673 | 733 | 773 | 833 | 883 | 943 | 1003 | 1103 | 1183 | |
| 1000 | E | 334 | 364 | 394 | 425 | 456 | 484 | 516 | 548 | 578 | 608 | 639 | 655 |
| R | 635 | 693 | 750 | 810 | 868 | 925 | 984 | 1048 | 1010 | 1160 | 1218 | 1246 | |
| 1100 | E | 444 | 484 | 524 | 568 | 608 | 648 | 687 | 729 | 767 | 810 | 850 | 869 |
| R | 767 | 844 | 912 | 984 | 1055 | 1124 | 1192 | 1262 | 1333 | 1412 | 1474 | 1505 | |
| 1150 | E | 506 | 552 | 600 | 645 | 692 | 733 | 788 | 830 | 878 | 923 | 970 | 993 |
| R | 842 | 928 | 998 | 1072 | 1150 | 1221 | 1301 | 1377 | 1455 | 1537 | 1616 | 1642 | |
| 1200 | E | 575 | 628 | 686 | 737 | 787 | 838 | 892 | 944 | 996 | 1044 | 1103 | 1127 |
| R | 926 | 1005 | 1084 | 1176 | 1255 | 1333 | 1415 | 1503 | 1588 | 1678 | 1758 | 1796 | |
| 1250 | E | 623 | 663 | 713 | 753 | 823 | 873 | 933 | 993 | 1063 | 1133 | 1243 | 1333 |
| R | 963 | 1023 | 1093 | 1163 | 1263 | 1343 | 1433 | 1533 | 1633 | 1743 | 1913 | 2043 | |
| 1300 | E | 733 | 798 | 866 | 935 | 1004 | 1066 | 1135 | 1201 | 1266 | 1333 | 1403 | 1436 |
| R | 1070 | 1169 | 1263 | 1362 | 1467 | 1600 | 1655 | 1758 | 1853 | 1950 | 2045 | 2094 | |
| 1400 | E | 915 | 998 | 1081 | 1166 | 1244 | 1331 | 1413 | 1498 | 1584 | 1666 | 1752 | 1799 |
| R | 1245 | 1366 | 1472 | 1584 | 1706 | 1816 | 1933 | 2044 | 2160 | 2273 | 2386 | 2444 | |
| 1450 | E | 975 | 1040 | 1110 | 1184 | 1282 | 1368 | 1458 | 1555 | 1660 | 1771 | 1947 | 2077 |
| R | 1295 | 1370 | 1470 | 1574 | 1702 | 1818 | 1938 | 2065 | 2200 | 2341 | 2587 | 2757 | |
| 1500 | E | 1079 | 1151 | 1229 | 1311 | 1420 | 1515 | 1615 | 1722 | 1837 | 1960 | 2155 | 2299 |
| R | 1389 | 1471 | 1579 | 1681 | 1820 | 1945 | 2075 | 2202 | 2357 | 2510 | 2765 | 2949 | |
| 1600 | E | 1364 | 1487 | 1616 | 1755 | 1870 | 1995 | 2120 | 2244 | 2368 | 2442 | 2616 | 2676 |
| R | 1624 | 1789 | 1922 | 2074 | 2225 | 2377 | 2525 | 2674 | 2882 | 2972 | 3120 | 3194 | |
| 1800 | E | 1945 | 2120 | 2120 | 2305 | 2483 | 2840 | 3016 | 3195 | 3372 | 3547 | 3726 | 3806 |
| R | 2063 | 2245 | 2258 | 2440 | 2632 | 3013 | 3202 | 3393 | 3582 | 3772 | 3960 | 4050 | |
| 2000 | E | 2668 | 2908 | 3158 | 3407 | 3665 | 3890 | 4137 | 4381 | 4624 | 4868 | 5112 | 5225 |
| R | 2540 | 2784 | 3020 | 3153 | 3486 | 3720 | 3950 | 4188 | 4421 | 4656 | 4889 | 5008 | |
🔹 HƯỚNG DẪN LẮP ĐẶT ĐỆM CHỐNG VA SPC
Chuẩn bị mặt bằng và thiết bị
-
Xác định chính xác vị trí lắp đặt theo bản vẽ kỹ thuật
-
Làm sạch bề mặt bê tông, đảm bảo không có vật cản
-
Chuẩn bị bulong neo, keo hóa chất/sika và thiết bị cẩu nâng
Lắp đặt bulong neo
-
Bulong chôn sẵn cần đúng vị trí và được cố định chắc chắn
-
Trường hợp lắp đặt sau, sử dụng bulong hóa chất hoặc sika theo đúng quy trình kỹ thuật
Lắp đặt đệm va
-
Đặt đệm va trùng khớp với vị trí bulong
-
Sử dụng cần cẩu hoặc phương tiện hỗ trợ khi lắp đệm kích thước lớn
Siết bulong – kiểm tra hoàn thiện
-
Siết bulong đúng lực tiêu chuẩn
-
Kiểm tra toàn bộ hệ thống trước khi đưa vào vận hành
-
Thực hiện bảo trì, kiểm tra định kỳ để duy trì tuổi thọ và hiệu suất
⚠️ Việc lắp đặt nên được thực hiện bởi đội ngũ kỹ thuật chuyên nghiệp để đảm bảo an toàn tuyệt đối cho công trình cảng.
🔹 CHẤT LƯỢNG & CAM KẾT SẢN PHẨM
Đệm chống va SPC Fender của Nguyễn Tài được sản xuất từ cao su kỹ thuật chất lượng cao, kiểm soát nghiêm ngặt theo quy trình quốc tế. Sản phẩm có thời gian bảo hành từ 2–3 năm, tuổi thọ sử dụng trung bình 10–15 năm, hoạt động ổn định ngay cả trong môi trường khai thác liên tục và tải trọng lớn.
Bên cạnh sản phẩm chất lượng, Nguyễn Tài còn cung cấp dịch vụ tư vấn kỹ thuật – thiết kế – lắp đặt – bảo trì, giúp khách hàng tối ưu chi phí đầu tư và đảm bảo hiệu quả sử dụng lâu dài cho hệ thống cảng biển.
